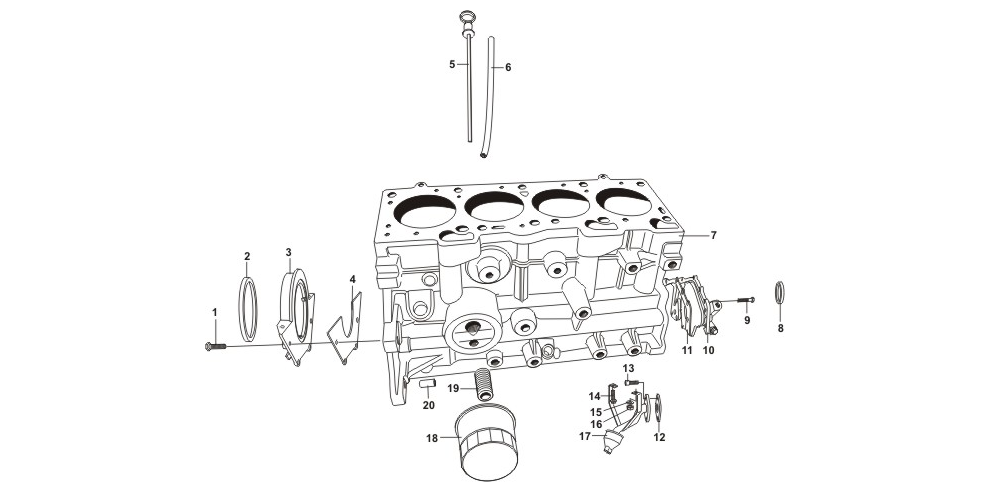

| Блок цилиндров, манжеты коленчатого вала, указатель уровня масла, маслоприемник, насос масляный и фильтр масляный |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Болт крепления держателя манжеты | |||||||||||
| 480-1005041 | 5 | M | B | B | • | S | S | S | 4 | |||
| 2 | Манжета задняя коленчатого вала | |||||||||||
| 480-1005030ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Держатель манжеты задней коленчатого вала | |||||||||||
| 480-1005021 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Прокладка держателя манжеты задней | |||||||||||
| 480-1005031 | 5 | M | B | B | • | S | S | S | 1 | |||
| 5 | Указатель уровня масла | |||||||||||
| 480Е-1009130ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Трубка указателя уровня масла | |||||||||||
| 480Е-1009121ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Блок цилиндров подсобранный | |||||||||||
| 477F-1002Р01АА | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Манжета передняя коленчатого вала | |||||||||||
| 480-1011020 | 5 | M | B | B | • | S | S | S | 1 | |||
| 9 | Болт крепления насоса масляного | |||||||||||
| 480-1011062 | 5 | M | B | B | • | S | S | S | 6 | |||
| 10 | Насос масляный в сборе | |||||||||||
| 477F-1011030 | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Прокладка насоса масляного | |||||||||||
| 480-1011061 | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Прокладка фланца маслоприемника | |||||||||||
| 480-1010021 | 5 | M | B | B | • | S | S | S | 1 | |||
| 13 | Болт крепления маслоприемника | |||||||||||
| 480-1010027 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Болт с шайбой в сборе крепления маслоприемника | |||||||||||
| 480-1010026 | 5 | M | B | B | • | S | S | S | 2 | |||
| 15 | Шайба маслоприемника | |||||||||||
| 480-1010023 | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Гайка крепления маслоприемника | |||||||||||
| 480-1010022 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Маслоприемник в сборе | |||||||||||
| 480-1010010 | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Фильтр масляный с прокладкой в сборе | |||||||||||
| 480-1012010 | 5 | M | B | B | • | S | S | S | 1 | |||
| 19 | Штуцер фильтра масляного | |||||||||||
| 480-1012021 | 5 | M | B | B | • | S | S | S | 1 | |||
| 20 | Втулка направляющая коробки передач | |||||||||||
| 480-1002042 | 5 | M | B | B | • | S | S | S | 2 | |||
| - | Заглушка | |||||||||||
| 477F-1003032 | 5 | M | B | B | • | S | S | S | 1 | |||
