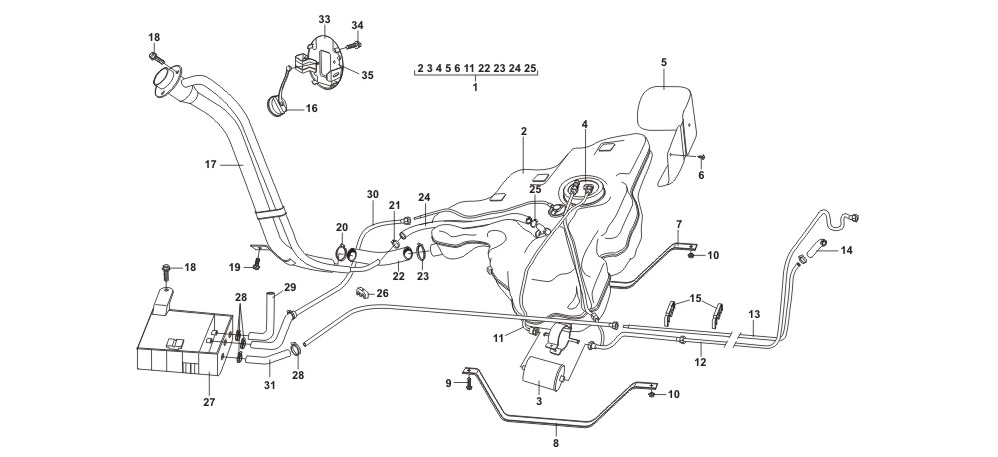

| Топливная система и система улавливания паров бензина |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Бак топливный с трубками и топливным фильтром в сборе | |||||||||||
| А13-1101Р01АА | 5 | M | B | B | • | S | S | S | 1 | |||
| Y | А13-1101Р01KD | 5 | M | B | B | • | S | S | S | 1 | ||
| 2 | Бак топливный в сборе | |||||||||||
| A13-1101110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Фильтр топливный | |||||||||||
| B14-1117110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Насос топливный электрический в сборе | |||||||||||
| A13-1106610 | 5 | M | B | B | • | S | S | S | 1 | |||
| 5 | Теплозащитный экран топливного бака | |||||||||||
| A13-1101121 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Винт самонарезающий | |||||||||||
| Q2734813 | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Хомут крепления топливного бака левый | |||||||||||
| A13-1100015 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| Y | A13L-1100015 | 5 | M | B | B | • | S | S | S | LH | 1 | |
| 8 | Хомут крепления топливного бака правый | |||||||||||
| A13-1100025 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| Y | A13L-1100025 | 5 | M | B | B | • | S | S | S | RH | 1 | |
| 9 | Болт М8 c шестигранным фланцем с буртиком | |||||||||||
| Q1840830 | 5 | M | B | B | • | S | S | S | 2 | |||
| 10 | Гайка М8х1,25 c буртиком | |||||||||||
| Q32008 | 5 | M | B | B | • | S | S | S | 2 | |||
| 11 | Шланг I в сборе, заборный | |||||||||||
| A13-1104110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Трубки подачи топлива II в сборе | |||||||||||
| A13-1104210FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 13 | Трубка отвода паров топлива II в сборе | |||||||||||
| A13-1104320 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Шланг выпускной | |||||||||||
| A13-1208219FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 15 | Держатель трубок | |||||||||||
| A11-1100033 | 5 | M | B | B | • | S | S | S | 9 | |||
| 16 | Пробка горловины топливного бака | |||||||||||
| S11-1103010BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Труба заливной горловины с прокладкой в сборе | |||||||||||
| A13-1101310FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Болт М6 c шестигранным фланцем, с буртиком | |||||||||||
| Q1840616 | 5 | M | B | B | • | S | S | S | 4 | |||
| 19 | Болт М8 c шестигранным фланцем, с буртиком | |||||||||||
| Q1840816 | 5 | M | B | B | • | S | S | S | 1 | |||
| 20 | Хомут | |||||||||||
| С2-03 | 5 | M | B | B | • | S | S | S | 1 | 30- 45 мм | ||
| Y | ТВОС-049.001-04ГЧ | 5 | M | B | B | • | S | S | S | 1 | 30- 48 мм | |
| Y | 110206-1303072ГЧ | 5 | M | B | B | • | S | S | S | 1 | 25- 40 мм | |
| 21 | Хомут | |||||||||||
| С1-04 | 5 | M | B | B | • | S | S | S | 1 | 16- 27 мм | ||
| Y | ТВОС-049.001-11ГЧ | 5 | M | B | B | • | S | S | S | 1 | 16- 28 мм | |
| Y | 1102-8101177ГЧ | 5 | M | B | B | • | S | S | S | 1 | 25- 40 мм | |
| 22 | Труба переходная от заливной трубы к топливному баку | |||||||||||
| A13-1101315FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 23 | Хомут винтовой червячный | |||||||||||
| CQ67645 | 5 | M | B | B | • | S | S | S | 1 | |||
| 24 | Шланг вентиляционной трубки | |||||||||||
| A13-1101317FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 25 | Хомут винтовой червячный | |||||||||||
| CQ67625 | 5 | M | B | B | • | S | S | S | 1 | |||
| 26 | Зажим | |||||||||||
| А11-1100037 | 5 | M | B | B | • | S | S | S | 1 | |||
| 27 | Адсорбер | |||||||||||
| T11-1208110BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 28 | Зажим пружинный | |||||||||||
| AQ60114 | 5 | M | B | B | • | S | S | S | 4 | |||
| 29 | Трубка адсорбера вентиляционная | |||||||||||
| A13-1208321 | 5 | M | B | B | • | S | S | S | 1 | |||
| 30 | Трубка отвода паров топлива в сборе | |||||||||||
| A13-1104360FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 31 | Шланг отвода паров топлива в сборе | |||||||||||
| A13-1104371FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 33 | Дверца заливной горловины | |||||||||||
| А13-5400900 | 5 | M | B | • | • | S | S | S | 1 | |||
| J15-5400900 | 5 | M | • | B | • | S | S | S | 1 | |||
| 34 | Болт с шестигранной головкой | |||||||||||
| Q1860612 | 5 | M | B | B | • | S | S | S | 2 | |||
| 35 | Наклейка о применяемом топливе | |||||||||||
| A13L-1101100 | 5 | M | B | B | • | S | S | S | 1 | |||
