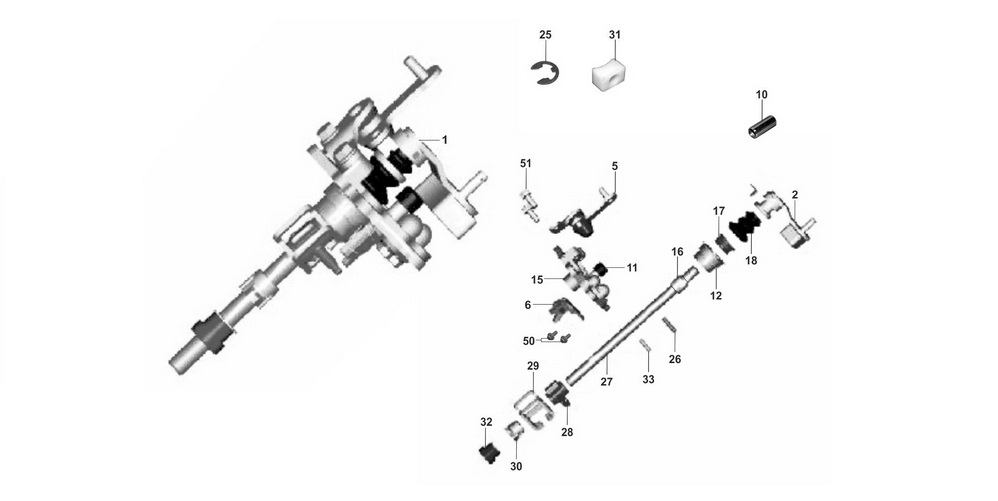

| Механизм переключения передач и механизм управления коробкой передач - 1 |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Механизм управления коробкой передач в сборе | |||||||||||
| 515МНА-1702400ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Рычаг привода переключения в сборе | |||||||||||
| 515МНА-1702410 | 5 | M | B | B | • | S | S | S | 1 | |||
| 5 | Кронштейн рычага переключения передач в сборе | |||||||||||
| 515МНА-1702430ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Механизм блокировки заднего хода в сборе | |||||||||||
| QR519МНА-1702530 | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Вентиляционная трубка | |||||||||||
| 015301473АА | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Колпачок защитный | |||||||||||
| 015301474АА | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Буфер включения 5-ой передачи и заднего хода | |||||||||||
| 519МНА-1702550ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 15 | Корпус механизма переключения | |||||||||||
| QR519МНА-1702521 | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Подшипник | |||||||||||
| QR519MHA-1702522 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Колпачок защитный | |||||||||||
| QR523-1702402 | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Чехол защитный | |||||||||||
| QR523-1702403 | 5 | M | B | B | • | S | S | S | 1 | |||
| 25 | Кольцо стопорное | |||||||||||
| Q436120 | 5 | M | B | B | • | S | S | S | 3 | |||
| 26 | Штифт | |||||||||||
| Q5280522 | 5 | M | B | B | • | S | S | S | 1 | |||
| 27 | Вал механизма управления | |||||||||||
| QR519MHA-1702511 | 5 | M | B | B | • | S | S | S | 1 | |||
| 28 | Упор направляющий | |||||||||||
| QR519MHA-1702512 | 5 | M | B | B | • | S | S | S | 1 | |||
| 29 | Фиксатор | |||||||||||
| QR519MHA-1702514 | 5 | M | B | B | • | S | S | S | 1 | |||
| 30 | Втулка блокировки включения заднего хода | |||||||||||
| QR519MHA-1702515 | 5 | M | B | B | • | S | S | S | 1 | |||
| 31 | Упор | |||||||||||
| QR519MHA-1702516 | 5 | M | B | B | • | S | S | S | 1 | |||
| 32 | Пружина возвратная 1-й и 2-й передач | |||||||||||
| QR519MHA-1702560 | 5 | M | B | B | • | S | S | S | 1 | |||
| 33 | Штифт | |||||||||||
| QR523-1702425 | 5 | M | B | B | • | S | S | S | 2 | |||
| 50 | Болт с шайбой | |||||||||||
| Q1840820T1F2 | 5 | M | B | B | • | S | S | S | 2 | |||
| 51 | Болт М8 | |||||||||||
| Q1840820 | 5 | M | B | B | • | S | S | S | 2 | |||
