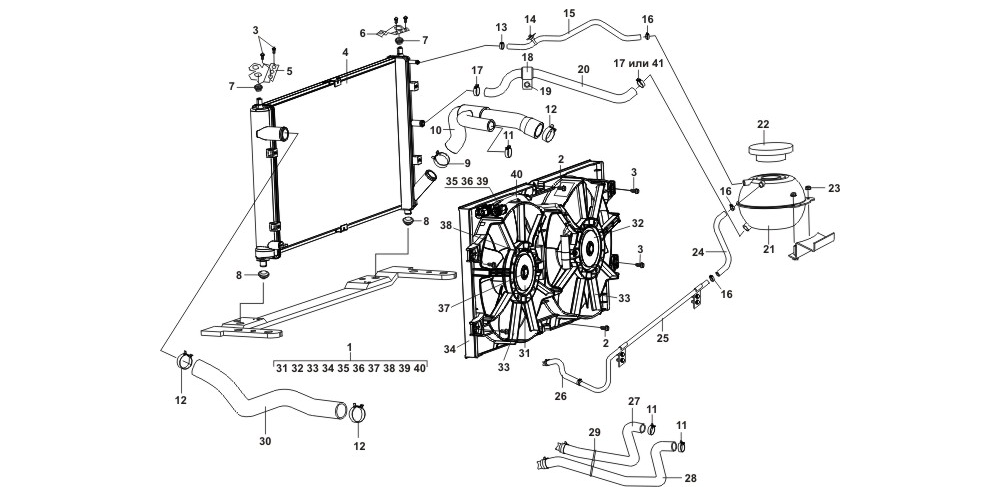

| Система охлаждения двигателя |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Вентилятор радиатора в сборе | |||||||||||
| A13-1308010ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| Y | A13L-1308010 | 5 | M | B | B | • | S | S | S | 1 | ||
| 2 | Винт самонарезающий | |||||||||||
| A11-1308019 | 5 | M | B | B | • | S | S | S | 2 | |||
| 3 | Болт шестигранный с фланцем и буртиком | |||||||||||
| Q1840616 | 5 | M | B | B | • | S | S | S | 8 | |||
| 4 | Радиатор в сборе | |||||||||||
| A13-1301110ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| Y | A13-1301110-00 | 5 | M | B | B | • | S | S | S | 1 | ||
| 5 | Кронштейн крепления радиатора левый | |||||||||||
| A13-1301310FA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| 6 | Кронштейн крепления радиатора правый | |||||||||||
| A13-1301410FA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 7 | Буфер верхней опоры | |||||||||||
| B11-1301313 | 5 | M | B | B | • | S | S | S | 2 | |||
| 8 | Буфер нижней опоры | |||||||||||
| T11-1301217 | 5 | M | B | B | • | S | S | S | 2 | |||
| 9 | Зажим пружинный | |||||||||||
| AQ60136 | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Шланг подводящий | |||||||||||
| А13-1303111FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Зажим пружинный | |||||||||||
| AQ60126 | 5 | M | B | B | • | S | S | S | 3 | |||
| 12 | Зажим пружинный | |||||||||||
| AQ60140 | 5 | M | B | B | • | S | S | S | 3 | |||
| 13 | Хомут | |||||||||||
| AQ60215 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Фиксатор | |||||||||||
| A11-3723614 | 5 | M | B | B | • | S | S | S | 1 | |||
| 15 | Шланг радиатора пароотводящий | |||||||||||
| A13-1303517FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Зажим пружинный | |||||||||||
| AQ60114 | 5 | M | B | B | • | S | S | S | 3 | |||
| 17 | Зажим пружинный | |||||||||||
| AQ60122 | 5 | M | B | B | • | S | S | S | 2 | |||
| 18 | Зажим шланга | |||||||||||
| А11-8108027 | 5 | M | B | B | • | S | S | S | 1 | |||
| 19 | Болт шестигранный с фланцем и буртиком | |||||||||||
| N90245201 | 5 | M | B | B | • | S | S | S | 1 | |||
| 20 | Шланг наливной расширительного бачка | |||||||||||
| A13-1303112FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 21 | Бачок расширительный | |||||||||||
| A11-1311110BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 22 | Крышка расширительного бачка | |||||||||||
| A11-1311120 | 5 | M | B | B | • | S | S | S | 1 | |||
| 23 | Гайка шестигранная с буртиком | |||||||||||
| Q32006 | 5 | M | B | B | • | S | S | S | 2 | |||
| 24 | Шланг двигателя пароотводящий №2 | |||||||||||
| A13-1303511FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 25 | Трубка пароотводящая | |||||||||||
| A13-1303519FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 26 | Шланг пароотводящий | |||||||||||
| A13-1303515FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 27 | Шланг отопителя подводящий | |||||||||||
| A13-1303417FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 28 | Шланг отопителя отводящий | |||||||||||
| A13-1303419FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 29 | Зажим | |||||||||||
| S11-3724181 | 5 | M | B | B | • | S | S | S | 1 | |||
| 30 | Шланг радиатора отводящий | |||||||||||
| A13-1303211FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 31 | Электродвигатель | |||||||||||
| ZD17257CF | 5 | M | B | B | • | S | S | S | 1 | для A13-1308010ВА | ||
| A13L-3730011 | 5 | M | B | B | • | S | S | S | 1 | для A13L-1308010 | ||
| 32 | Электродвигатель | |||||||||||
| ZD17257CE | 5 | M | B | B | • | S | S | S | 1 | для A13-1308010ВА | ||
| A13L-3730010 | 5 | M | B | B | • | S | S | S | 1 | для A13L-1308010 | ||
| 33 | Крыльчатка | |||||||||||
| SRF-13229.002 | 5 | M | B | B | • | S | S | S | 2 | для A13-1308010ВА | ||
| A13-WHJN003 | 5 | M | B | B | • | S | S | S | 2 | для A13L-1308010 | ||
| 34 | Кожух | |||||||||||
| SRF-13249.001 | 5 | M | B | B | • | S | S | S | 1 | для A13-1308010ВА | ||
| A13-WHJN004 | 5 | M | B | B | • | S | S | S | 1 | для A13L-1308010 | ||
| 35 | Кронштейн жгута проводов | |||||||||||
| A13-WHJN007 | 5 | M | B | B | • | S | S | S | 1 | для A13L-1308010 | ||
| 36 | Винт | |||||||||||
| A13-WHJN005 | 5 | M | B | B | • | S | S | S | 2 | для A13L-1308010 | ||
| 37 | Гайка крепления крыльчатки | |||||||||||
| A13-WHJN008 | 5 | M | B | B | • | S | S | S | 2 | для A13L-1308010 | ||
| 38 | Гайка крепления электродвигателя | |||||||||||
| A13-WHJN009 | 5 | M | B | B | • | S | S | S | 6 | для A13L-1308010 | ||
| 39 | Зажим | |||||||||||
| A13-WHJN0010 | 5 | M | B | B | • | S | S | S | 2 | для A13L-1308010 | ||
| 40 | Гофрированная трубка | |||||||||||
| A13-WHJN0011 | 5 | M | B | B | • | S | S | S | 1 | для A13L-1308010 | ||
| 41 | Хомут | |||||||||||
| FQ673B20 | 5 | M | B | B | • | S | S | S | 1 | |||
