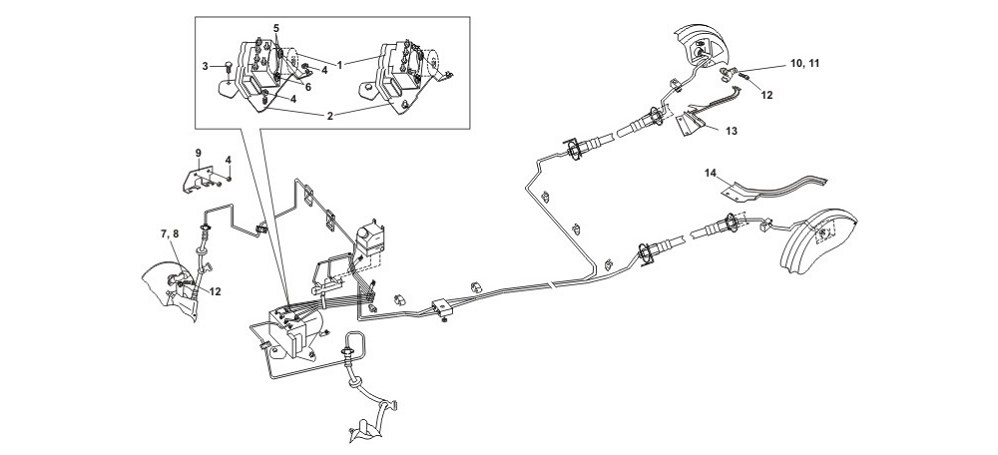

| Узлы антиблокировочной системы тормозов (АБС) |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Модулятор АБС в сборе | |||||||||||
| Y | A13-3550010 | 5 | M | B | B | • | • | S | S | 1 | совместно с А13-3506008 (см. табл. 2.1) | |
| Y | A13-3550010ВА | 5 | M | B | B | • | • | S | S | 1 | совместно с А13-3506008ВА (см. табл. 2.1) | |
| 2 | Кронштейн модулятора АБС | |||||||||||
| Y | A13-3550090 | 5 | M | B | B | • | • | S | S | 1 | совместно с А13-3506008 (см. табл. 2.1) | |
| Y | A13-3550090ВА | 5 | M | B | B | • | • | S | S | 1 | совместно с А13-3506008ВА (см. табл. 2.1) | |
| 3 | Болт М6х16 фланцевый | |||||||||||
| Q1840616 | 5 | M | B | B | • | • | S | S | 1 | |||
| 4 | Гайка М6 шестигранная с буртиком | |||||||||||
| Q32006 | 5 | M | B | B | • | • | S | S | 10 | |||
| 5 | Втулка демпферная | |||||||||||
| A11-3550093 | 5 | M | B | B | • | • | S | S | 3 | |||
| 6 | Винт | |||||||||||
| A11-3550095 | 5 | M | B | B | • | • | S | S | 3 | |||
| 7 | Датчик скорости переднего левого колеса | |||||||||||
| A13-3550111 | 5 | M | B | B | • | • | S | S | LH | 1 | ||
| 8 | Датчик скорости переднего правого колеса | |||||||||||
| A13-3550112 | 5 | M | B | B | • | • | S | S | RH | 1 | ||
| 9 | Кронштейн передний АБС | |||||||||||
| A11-3550155 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| A11-3550156 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 10 | Датчик скорости АБС задний левый | |||||||||||
| A13-3550131 | 5 | M | B | B | • | • | S | S | LH | 1 | ||
| 11 | Датчик скорости АБС задний правый | |||||||||||
| A13-3550132 | 5 | M | B | B | • | • | S | S | RH | 1 | ||
| 12 | Болт | |||||||||||
| N0147402 | 5 | M | B | B | • | • | S | S | 4 | |||
| 13 | Кронштейн провода заднего датчика АБС правый | |||||||||||
| A11-3724853 | 5 | M | B | B | • | • | S | S | RH | 1 | ||
| 14 | Кронштейн провода заднего датчика АБС левый | |||||||||||
| A11-3724851 | 5 | M | B | B | • | • | S | S | LH | 1 | ||
| - | Кронштейн крепления датчика переднего колеса | |||||||||||
| A11-3550170 | 5 | M | B | B | • | S | S | S | LH | 1 | Входит в узел А13-29010Р60/63АА (см. табл. 2.13) | |
| A11-3550180 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
