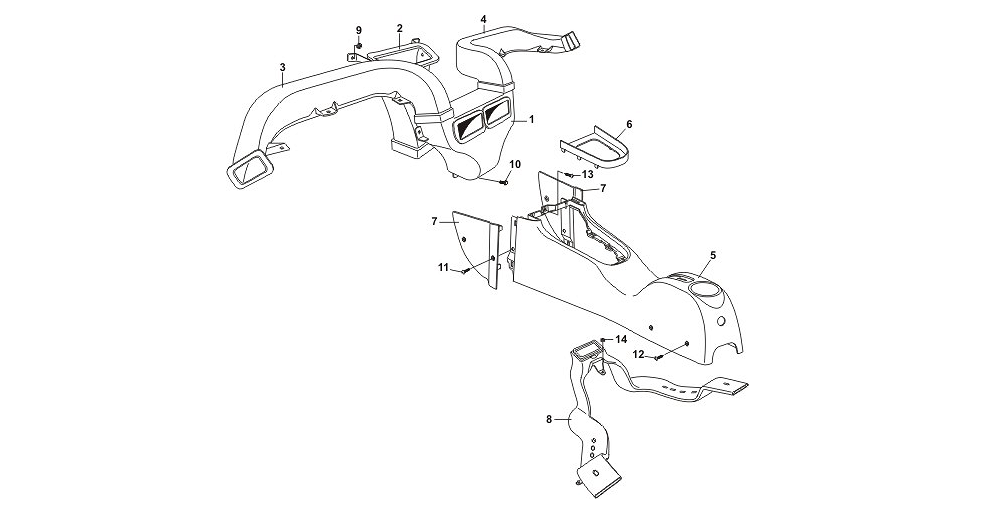

| Система воздуховодов |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Воздуховод центральный двойной | |||||||||||
| A13-5305370 | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Воздуховод центральный отопителя | |||||||||||
| A13-5305380 | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Воздуховод левый | |||||||||||
| A13-5305710 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| 4 | Воздуховод правый | |||||||||||
| A13-5305720 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 5 | Консоль пола | |||||||||||
| А13-5305920DA | 5 | M | B | B | • | • | S | S | 1 | |||
| А13-5305920DВ | 5 | M | B | B | • | S | • | • | 1 | |||
| 6 | Панель консоли пола | |||||||||||
| А13-5305930 | 5 | M | B | B | • | S | S | S | 2 | |||
| 7 | Накладка консоли пола | |||||||||||
| А13-5305970DA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| А13-5305980DA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 8 | Воздуховод тоннеля пола | |||||||||||
| А13-5305750 | 5 | M | B | B | • | S | S | S | 1 | |||
| 9 | Гайка М6 | |||||||||||
| Q32006 | 5 | M | B | B | • | S | S | S | 2 | |||
| 10 | Болт с шайбой М6х15 | |||||||||||
| Q1400616 | 5 | M | B | B | • | S | S | S | 9 | |||
| 11 | Винт самонарезающий | |||||||||||
| Q2204819 | 5 | M | B | B | • | S | S | S | 2 | |||
| 12 | Винт | |||||||||||
| Q2734216 | 5 | M | B | B | • | S | S | S | 3 | |||
| 13 | Винт самонарезающий | |||||||||||
| Q2734216 | 5 | M | B | B | • | S | S | S | 3 | |||
| 14 | Гайка пластиковая | |||||||||||
| N90455301 | 5 | M | B | B | • | S | S | S | 3 | |||
