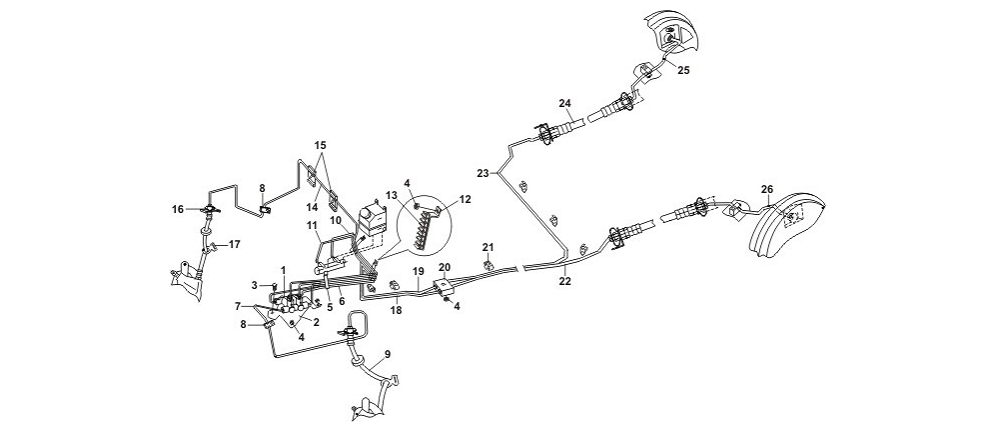

| Трубопроводы тормозной системы |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Регулятор тормозных усилий в сборе | |||||||||||
| S12-3510610 | 5 | M | B | B | • | S | • | • | 1 | |||
| 2 | Кронштейн регулятора тормозных усилий | |||||||||||
| А13-3550090АВ | 5 | M | B | B | • | S | • | • | 1 | |||
| 3 | Болт М6х16 фланцевый | |||||||||||
| Q1840616 | 5 | M | B | B | • | S | • | • | 1 | |||
| 4 | Гайка М6 шестигранная с буртиком | |||||||||||
| Q32006 | 5 | M | B | B | • | S | • | • | 6 | |||
| 5 | Кронштейн трубки | |||||||||||
| Р11-3506022 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Пакет тормозных трубок в сборе | |||||||||||
| А13-3506008АВ | 5 | M | B | B | • | S | • | • | 1 | Для автомобилей без АБС | ||
| Y | А13-3506008 | 5 | M | B | B | • | • | S | S | 1 | Для автомобилей с АБС; совместно с A13-3550010 и A13-3550090 (см. табл. 2.2) | |
| Y | А13-3506008ВА | 5 | M | B | B | • | • | S | S | 1 | Для автомобилей с АБС; совместно с A13-3550010ВА и A13-3550090ВА (см. табл. 2.2) | |
| 7 | Трубка тормозная передняя левая в сборе | |||||||||||
| A13-3506030АВ | 5 | M | B | B | • | S | • | • | LH | 1 | ||
| A13-3506030ВА | 5 | M | B | B | • | • | S | S | LH | 1 | ||
| 8 | Зажим трубки одинарный | |||||||||||
| M11-3506023 | 5 | M | B | B | • | S | S | S | 2 | |||
| 9 | Шланг гибкий переднего тормоза | |||||||||||
| A11-3506010 | 5 | M | B | B | • | S | S | S | 2 | |||
| 10 | Трубка тормозная первого контура в сборе | |||||||||||
| A13-3506130АВ | 5 | M | B | B | • | S | • | • | 1 | |||
| A13-3506130 | 5 | M | B | B | • | • | S | S | 1 | |||
| 11 | Трубка тормозная второго контура в сборе | |||||||||||
| A13-3506140АВ | 5 | M | B | B | • | S | • | • | 1 | |||
| A13-3506140 | 5 | M | B | B | • | • | S | S | 1 | |||
| 12 | Кронштейн трубки | |||||||||||
| A13-3506022 | 5 | M | B | B | • | S | S | S | 2 | |||
| 13 | Зажим для трубок с шестью пазами | |||||||||||
| A21-3506059RA | 5 | M | B | B | • | S | S | S | 3 | |||
| 14 | Трубка тормозная правого переднего колеса | |||||||||||
| A13-3506040АВ | 5 | M | B | B | • | S | • | • | RH | 1 | ||
| A13-3506040 | 5 | M | B | B | • | • | S | S | RH | 1 | ||
| 15 | Зажим тормозной и топливной трубок | |||||||||||
| А13-1100041 | 5 | M | B | B | • | S | S | S | 2 | |||
| 16 | Скоба крепления шланга гибкого | |||||||||||
| A11-3506021 | 5 | M | B | B | • | S | S | S | 6 | |||
| 17 | Зажим трубки | |||||||||||
| A11-3506011 | 5 | M | B | B | • | S | S | S | 2 | |||
| 18 | Трубка тормозная заднего левого колеса, 1-я | |||||||||||
| A13-3506090АВ | 5 | M | B | B | • | S | • | • | LH | 1 | ||
| A13-3506090 | 5 | M | B | B | • | • | S | S | LH | 1 | ||
| 19 | Трубка тормозная заднего правого колеса, 1-я | |||||||||||
| A13-3506100АВ | 5 | M | B | B | • | S | • | • | RH | 1 | ||
| A13-3506100 | 5 | M | B | B | • | • | S | S | RH | 1 | ||
| 20 | Соединитель 4-х трубок | |||||||||||
| B11-3506065 | 5 | M | B | B | • | S | S | S | 1 | |||
| 21 | Зажим для двух трубок | |||||||||||
| A11-3506023 | 5 | M | B | B | • | S | S | S | 9 | |||
| - | Зажим тормозной трубки заднего колеса | |||||||||||
| A11-3506029 | 5 | M | B | B | • | S | S | S | 4 | Входит в узел A13-3301P60/61AA (см. табл. 2.15) | ||
| 22 | Трубка тормозная заднего левого колеса в сборе, 2-я | |||||||||||
| A13-3506150 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| 23 | Трубка тормозная заднего правого колеса в сборе, 2-я | |||||||||||
| A13-3506160 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 24 | Шланг гибкий заднего тормоза в сборе | |||||||||||
| A11-1208210ВА | 5 | M | B | B | • | S | S | S | 2 | |||
| 25 | Трубопровод к заднему правому колесу | |||||||||||
| A13-3506060 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 26 | Трубопровод к заднему левому колесу | |||||||||||
| A13-3506050 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
