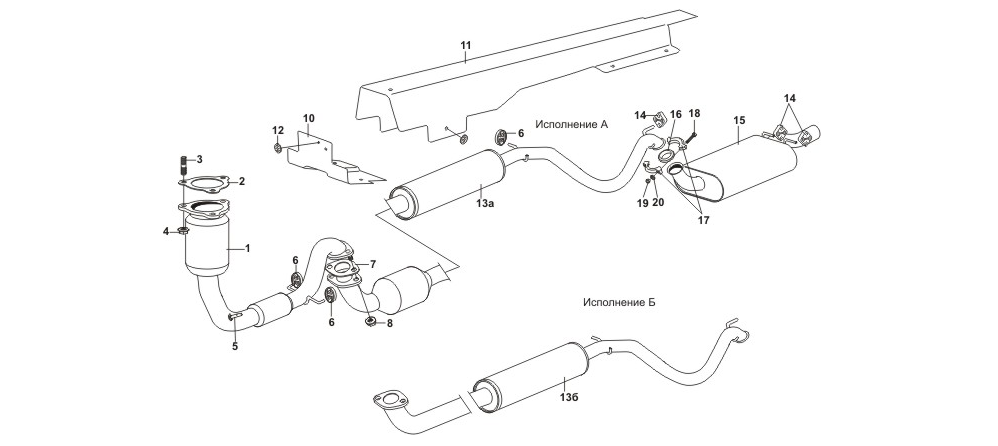

| Система выпуска отработавших газов (вариант 3) |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Труба приемная с нейтрализатором (керамика) в сборе | |||||||||||
| A13L-1206010 | 5 | M | B | B | • | S | S | S | 1 | |||
| Y | A13L-1206010-В | 5 | M | B | B | • | S | S | S | 1 | ||
| 2 | Прокладка верхняя в сборе | |||||||||||
| TF6950-1206080 | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Шпилька выхлопного коллектора | |||||||||||
| Q1241026 | 5 | M | B | B | • | S | S | S | 3 | |||
| 4 | Гайка М10х1,5 | |||||||||||
| A11-1200031 | 5 | M | B | B | • | S | S | S | 3 | |||
| 5 | Датчик кислорода | |||||||||||
| Р11-1205110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Подушка крепления глушителя | |||||||||||
| S11-1200019 | 5 | M | B | B | • | S | S | S | 3 | |||
| 7 | Прокладка фланцев резонатора и глушителя в сборе | |||||||||||
| Т-1203090 | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Гайка шестигранная с буртиком | |||||||||||
| Q330C10 | 5 | M | B | B | • | S | S | S | 2 | |||
| 10 | Термозащитный экран щита передка | |||||||||||
| A13-1208711FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Термозащитный экран туннеля пола | |||||||||||
| A13-1208710FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Шайба зажимная | |||||||||||
| N90335002 | 5 | M | B | B | • | S | S | S | 12 | |||
| 13a | Глушитель передний с нейтрализатором в сборе | |||||||||||
| A13L-1202008 | 5 | M | B | B | • | S | S | S | 1 | исполнение А (экспорт) | ||
| Y | A13L-1202008-В | 5 | M | B | B | • | S | S | S | 1 | исполнение А (экспорт) | |
| 13б | Глушитель передний в сборе | |||||||||||
| A13L-1202008-10 | 5 | M | B | B | • | S | S | S | 1 | исполнение Б (внутренний рынок) | ||
| 14 | Подушка крепления глушителя | |||||||||||
| М11-1200019 | 5 | M | B | B | • | S | S | S | 3 | |||
| 15 | Глушитель задний в сборе | |||||||||||
| A13L-1201009 | 5 | M | B | • | • | S | S | S | 1 | |||
| A13L-1201009-10 | 5 | M | • | B | • | S | S | S | 1 | |||
| 16 | Кольцо уплотнительное | |||||||||||
| 2108-1203121 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Хомут соединительный приемной трубы и дополнительного глушителя | |||||||||||
| TF69Y0-1203063 | 5 | M | B | B | • | S | S | S | 2 | |||
| 18 | Болт крепления СВОГ М8х60 | |||||||||||
| TF69Y0-1202070 | 5 | M | B | B | • | S | S | S | 2 | |||
| 19 | Гайка М8 | |||||||||||
| 4595531050 | 5 | M | B | B | • | S | S | S | 2 | |||
| 20 | Шайба 8Т | |||||||||||
| 4598166046 | 5 | M | B | B | • | S | S | S | 2 | |||
