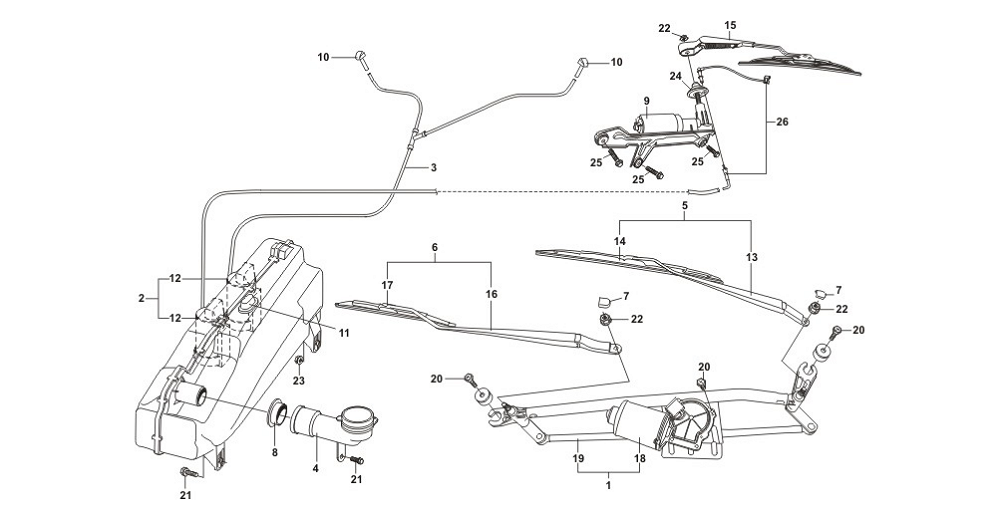

| Стеклоочиститель и стеклоомыватель |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Моторедуктор ветрового стекла в сборе | |||||||||||
| A13-5205110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Бачок омывателя с мотонасосами в сборе | |||||||||||
| A13-5207110 | 5 | M | B | • | • | S | S | S | 1 | С одним мотонасосом | ||
| J15-5207110 | 5 | M | • | B | • | S | S | S | 1 | с двумя мотонасосами | ||
| 3 | Шланг омывателя ветрового стекла в сборе | |||||||||||
| A13-5207130 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Горловина наливная в сборе | |||||||||||
| A13-5207150 | 5 | M | B | B | • | S | S | S | 1 | |||
| 5 | Рычаг стеклоочистителя левый со щеткой в сборе | |||||||||||
| A13-5205130 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Рычаг стеклоочистителя правый со щеткой в сборе | |||||||||||
| A13-5205140 | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Колпачок декоративный | |||||||||||
| B13-5205171 | 5 | M | B | B | • | S | S | S | 2 | |||
| 8 | Втулка уплотнительная | |||||||||||
| A13-5207155 | 5 | M | B | B | • | S | S | S | 1 | |||
| 9 | Моторедуктор стекла двери задка в сборе | |||||||||||
| J15-5611110 | 5 | M | • | B | • | S | S | S | 1 | |||
| 10 | Жиклер омывателя ветрового стекла | |||||||||||
| T11-5207327 | 5 | M | B | B | • | S | S | S | 2 | |||
| 11 | Прокладка бачка омывателя | |||||||||||
| S22-5207019 | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Мотонасос | |||||||||||
| A21-5207023 | 5 | M | B | • | • | S | S | S | 1 | |||
| 5 | M | • | B | • | S | S | S | 2 | ||||
| 13 | Рычаг стеклоочистителя левый | |||||||||||
| A13-5205131 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Щетка стеклоочистителя левая | |||||||||||
| A13-5205153 | 5 | M | B | B | • | S | S | S | 1 | |||
| 15 | Рычаг стеклоочистителя стекла двери задка со щеткой в сборе | |||||||||||
| J15-5611130 | 5 | M | • | B | • | S | S | S | 1 | |||
| 16 | Рычаг стеклоочистителя правый | |||||||||||
| A13-5205141 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Щетка стеклоочистителя правая | |||||||||||
| A13-5205143 | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Моторедуктор стеклоочистителя | |||||||||||
| A13-5205111 | 5 | M | B | B | • | S | S | S | 1 | |||
| 19 | Рычажный механизм стеклоочистителя | |||||||||||
| A13-5205113 | 5 | M | B | B | • | S | S | S | 1 | |||
| - | Уплотнитель | |||||||||||
| A13-5207121 | 5 | M | B | B | • | S | S | S | 1 | Входит в A13-5207110, п. 2 | ||
| - | Уплотнитель мотонасоса | |||||||||||
| A21-5207025 | 5 | M | B | • | • | S | S | S | 1 | Входит в A13-5207110, п. 2 | ||
| 5 | M | • | B | • | S | S | S | 2 | ||||
| - | Шланг омывателя 1 | |||||||||||
| A13-5207131 | 5 | M | B | B | • | S | S | S | 1 | Входит в A13-5207130, п. 3 | ||
| - | Шланг омывателя 2 | |||||||||||
| A13-5207133 | 5 | M | B | B | • | S | S | S | 1 | Входит в A13-5207130, п. 3 | ||
| - | Шланг омывателя 3 | |||||||||||
| A13-5207135 | 5 | M | B | B | • | S | S | S | 1 | Входит в A13-5207130, п. 3 | ||
| - | Шланг омывателя 4 | |||||||||||
| A13-5207137 | 5 | M | B | B | • | S | S | S | 1 | Входит в A13-5207130, п. 3 | ||
| 20 | Болт М6х30 | |||||||||||
| B11-5205223 | 5 | M | B | B | • | S | S | S | 3 | |||
| 21 | Болт М6х15 с шайбой | |||||||||||
| Q1400616 | 5 | M | B | B | • | S | S | S | 2 | S=10 | ||
| 22 | Гайка М8х1,25 | |||||||||||
| Q32008 | 5 | M | B | • | • | S | S | S | 2 | S=12 | ||
| 5 | M | • | B | • | S | S | S | 2 | ||||
| 23 | Гайка М6 | |||||||||||
| Q32006 | 5 | M | B | B | • | S | S | S | 1 | S=10 | ||
| 24 | Прокладка | |||||||||||
| J15-5611151 | 5 | M | • | B | • | S | S | S | 1 | |||
| 25 | Болт М6х25 | |||||||||||
| Q1400625 | 5 | M | • | B | • | S | S | S | 3 | |||
| 26 | Жиклер омывателя стекла двери задка в сборе | |||||||||||
| J15-5207190 | 5 | M | • | B | • | S | S | S | 1 | |||
