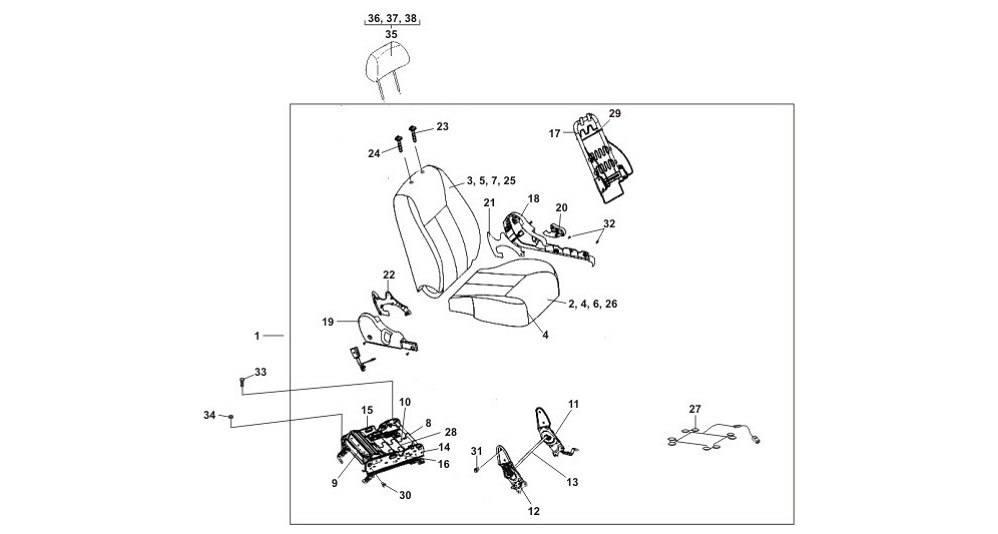

| Сиденье переднее |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Сиденье переднее в сборе | |||||||||||
| А13L-6810010 | 5 | M | B | B | • | • | S | S | RH | 1 | с электроподогревом, вкл. дет. поз. 11 рис. 5.24 | |
| А13L-6810011 | 5 | M | B | B | • | • | S | S | LH | 1 | ||
| А13L-6810010-10 | 5 | M | B | B | • | S | • | • | RH | 1 | вкл. дет. поз. 11 рис. 5.24 | |
| А13L-6810011-10 | 5 | M | B | B | • | S | • | • | LH | 1 | ||
| 2 | Обивка подушки переднего сиденья в сборе | |||||||||||
| А13L-6812310 | 5 | M | B | B | • | S | S | S | 2 | |||
| 3 | Обивка спинки переднего сиденья в сборе | |||||||||||
| А13L-6812610 | 5 | M | B | B | • | S | S | S | 2 | |||
| 4 | Набивка подушки переднего сиденья в сборе | |||||||||||
| Y | А13L-6813380 | 5 | M | B | B | • | S | S | S | 2 | ||
| Y | А13L-6813380-01 | 5 | M | B | B | • | S | S | S | 2 | ||
| Y | А13L-6813380-02 | 5 | M | B | B | • | S | S | S | 2 | ||
| 5 | Набивка спинки переднего сиденья в сборе | |||||||||||
| Y | А13L-6815080 | 5 | M | B | B | • | S | S | S | 2 | ||
| Y | А13L-6815080-01 | 5 | M | B | B | • | S | S | S | 2 | ||
| Y | А13L-6815080-02 | 5 | M | B | B | • | S | S | S | 2 | ||
| 6 | Прокладка подушки | |||||||||||
| А13L-6813102 | 5 | M | B | B | • | S | S | S | 2 | |||
| 7 | Прокладка спинки | |||||||||||
| А13L-6815101 | 5 | M | B | B | • | S | S | S | 2 | |||
| 8 | Трубка соединительная | |||||||||||
| А21-6801300СЕ | 5 | M | B | B | • | S | S | S | 2 | |||
| 9 | Усилитель подушки в сборе | |||||||||||
| А13-6801500UAСЕ | 5 | M | B | B | • | S | S | S | 2 | |||
| 10 | Пружины подушки в сборе | |||||||||||
| А13-6801700UA | 5 | M | B | B | • | S | S | S | 2 | |||
| 11 | Механизм регулировки угла наклона спинки левый в сборе | |||||||||||
| А13-6804110 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| А13-6904110 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 12 | Механизм регулировки угла наклона спинки правый в сборе | |||||||||||
| А13-6804130 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| А13-6904130 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 13 | Вал соединительный | |||||||||||
| А13-6804150 | 5 | M | B | B | • | S | S | S | 2 | |||
| 14 | Салазки в сборе | |||||||||||
| А13-6804310UA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| А13-6904330UA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 15 | Салазки в сборе | |||||||||||
| А13-6804330UA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| А13-6904310UA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| 16 | Растяжка механизма фиксации салазок | |||||||||||
| А13-6804350 | 5 | M | B | B | • | S | S | S | 2 | |||
| 17 | Каркас спинки переднего сиденья в сборе | |||||||||||
| А13-6805000UA | 5 | M | B | B | • | S | S | S | 2 | |||
| 18 | Накладка | |||||||||||
| А13-6809001UA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| А13-6909005UA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 19 | Накладка | |||||||||||
| А13-6809005UA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| А13-6909001UA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| 20 | Ручка механизма | |||||||||||
| А13-6809003UA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| А13-6909003UA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 21 | Облицовка внутренняя | |||||||||||
| А13-6809007UA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| А13-6909009UA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 22 | Облицовка внутренняя | |||||||||||
| А13-6809009UA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| А13-6909007UA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 23 | Направляющая подголовника с фиксатором в сборе | |||||||||||
| А13-6809011UA | 5 | M | B | B | • | S | S | S | 2 | |||
| 24 | Направляющая подголовника | |||||||||||
| А13-6809013UA | 5 | M | B | B | • | S | S | S | 2 | |||
| 25 | Нагреватель спинки в сборе | |||||||||||
| А13-6809100UA | 5 | M | B | B | • | • | S | S | 2 | |||
| 26 | Нагреватель подушки в сборе | |||||||||||
| А13-6809300UA | 5 | M | B | B | • | • | S | S | 2 | |||
| 27 | Датчик ремня безопасности в сборе (см. табл. 1.3, поз. 8) | |||||||||||
| 28 | Растяжка обивки подушки | |||||||||||
| А13-6809017 | 5 | M | B | B | • | S | S | S | 6 | |||
| 29 | Растяжка обивки спинки | |||||||||||
| А13-6809021 | 5 | M | B | B | • | S | S | S | 4 | |||
| 30 | Болт М8 | |||||||||||
| Q1420820 | 5 | M | B | B | • | S | S | S | 16 | |||
| 31 | Болт М10 | |||||||||||
| Q1841016 | 5 | M | B | B | • | S | S | S | 16 | |||
| 32 | Винт самонарезающий | |||||||||||
| Q2716313 | 5 | M | B | B | • | S | S | S | 10 | |||
| 33 | Болт составной | |||||||||||
| N90524801 | 5 | M | B | B | • | S | S | S | 4 | |||
| 34 | Гайка шестигранная с фланцем | |||||||||||
| Q32010 | 5 | M | B | B | • | S | S | S | 4 | |||
| 35 | Подголовник с обивкой в сборе | |||||||||||
| D1078101 | 5 | M | B | B | • | S | S | S | 2 | |||
| 36 | Чехол подголовника | |||||||||||
| D1078005 | 5 | M | B | B | • | S | S | S | 2 | |||
| 37 | Каркас подголовника в сборе | |||||||||||
| D1078102 | 5 | M | B | B | • | S | S | S | 2 | |||
| 38 | Обивка подголовника в сборе | |||||||||||
| TF69Y0-6818250-10 | 5 | M | B | B | • | S | S | S | 2 | |||
| - | Скрепка крепления обивки | |||||||||||
| D9888090-01 | 5 | M | B | B | • | S | S | S | 100 | |||
| - | Чехол переднего сиденья | |||||||||||
| А13-9001001 | 5 | M | B | B | • | S | S | S | 2 | |||
