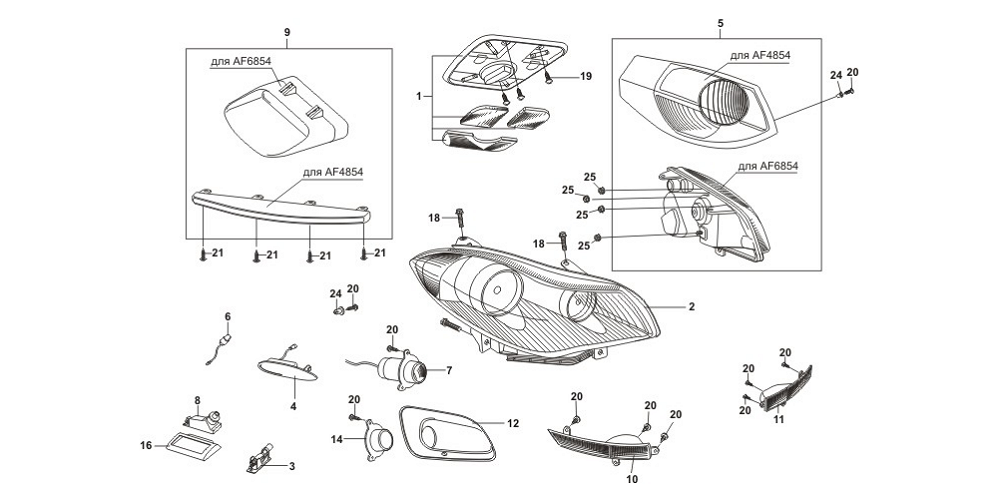

| Освещение и световая сигнализация |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Плафон салона | |||||||||||
| A13-3714010ВВ | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Блок-фара в сборе | |||||||||||
| A13-3772010 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| A13-3772020 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 3 | Плафон освещения багажника | |||||||||||
| М11-3714030 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Указатель поворотов боковой | |||||||||||
| A13-3731010 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
| A13-3731020 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
| 5 | Фонарь задний | |||||||||||
| A13-3773010 | 5 | M | B | • | • | S | S | S | LH | 1 | ||
| J15-3773010 | 5 | M | • | B | • | S | S | S | LH | 1 | ||
| A13-3773020 | 5 | M | B | • | • | S | S | S | RH | 1 | ||
| J15-3773020 | 5 | M | • | B | • | S | S | S | RH | 1 | ||
| 6 | Плафон освещения порога | |||||||||||
| B11-3773080 | 5 | M | B | B | • | S | S | S | 2 | |||
| 7 | Фара противотуманная передняя | |||||||||||
| A13-3732010 | 5 | M | B | B | • | S* | S | S | LH | 1 | * - только для AF6854-11,-12 и AF4854-11,-12 | |
| A13-3732020 | 5 | M | B | B | • | S* | S | S | RH | 1 | * - только для AF6854-11,-12 и AF4854-11,-12 | |
| 8 | Фонарь освещения номерного знака | |||||||||||
| S16-3717010 | 5 | M | B | B | • | S | S | S | 2 | |||
| 9 | Дополнительный сигнал торможения | |||||||||||
| A13-3773070BB | 5 | M | B | • | • | S | S | S | 1 | |||
| J15-3773070 | 5 | M | • | B | • | S | S | S | 1 | |||
| 10 | Фонарь задний противотуманный | |||||||||||
| J15-3732030 | 5 | M | • | B | • | S | S | S | 1 | |||
| 11 | Фонарь заднего хода | |||||||||||
| J15-3732040 | 5 | M | • | B | • | S | S | S | 1 | |||
| 12 | Облицовка фары противотуманной | |||||||||||
| A13-2803533 | 5 | M | B | B | • | S | S | S | LH | -* | * - 1 шт. см. рис. 5.1 | |
| A13-2803534 | 5 | M | B | B | • | S | S | S | RH | -* | * - 1 шт. см. рис. 5.1 | |
| 14 | Заглушка фары противотуманной передней | |||||||||||
| A13-2803533BA | 5 | M | B | B | • | S* | • | • | LH | 1 | * - только для AF6854-10,-13 и AF4854-10,-13 | |
| A13-2803534BA | 5 | M | B | B | • | S* | • | • | RH | 1 | * - только для AF6854-10,-13 и AF4854-10,-13 | |
| 16 | Кронштейн фонаря освещения номерного знака | |||||||||||
| A13-2804605 | 5 | M | B | • | • | S | S | S | LH | 1 | ||
| A13-2804606 | 5 | M | B | • | • | S | S | S | RH | 1 | ||
| 18 | Болт с шайбой М6х15 | |||||||||||
| AQ1460620 | 5 | M | B | B | • | S | S | S | 8 | |||
| 19 | Винт самонарезающий | |||||||||||
| Q2540625 | 5 | M | B | B | • | S | S | S | 3 | |||
| 20 | Винт самонарезающий 2-4,8х16 | |||||||||||
| Q2734816 | 5 | M | B | • | • | S | S | S | 10 | |||
| 5 | M | • | B | • | S | S | S | 16 | ||||
| 21 | Винт самонарезающий 2-4,2х16 | |||||||||||
| Q2734216 | 5 | M | • | B | • | S | S | S | 4 | |||
| 24 | Втулка | |||||||||||
| S11-6101091АВ | 5 | M | B | B | • | S | S | S | 4 | |||
| 25 | Гайка с буртиком М6 | |||||||||||
| N10017301 | 5 | M | B | • | • | S | S | S | 4 | |||
