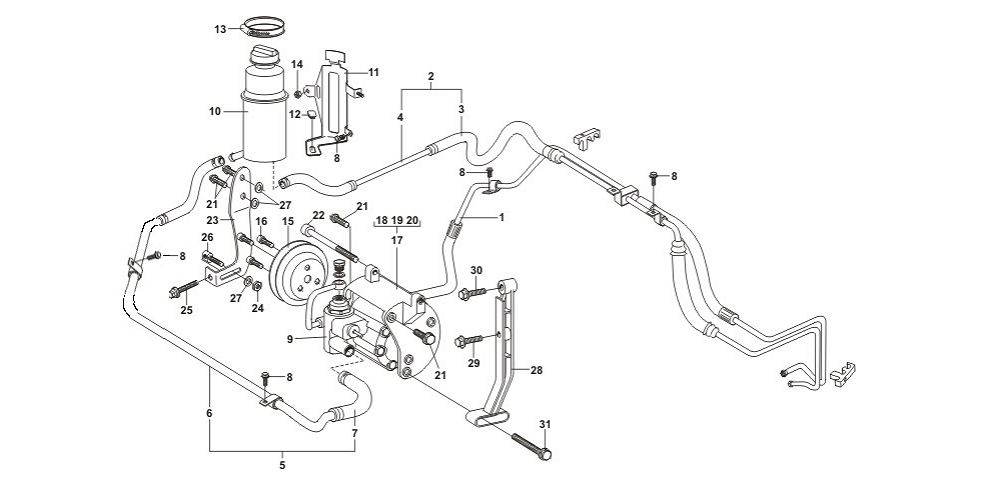

| Гидроусилитель рулевого управления |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Шланг гидроусилителя руля высокого давления в сборе | |||||||||||
| A13-3406100FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Шланг возвратного потока жидкости в сборе | |||||||||||
| A13-3406300FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Шланг гидроусилителя руля низкого давления | |||||||||||
| A13-3406310FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Трубка возвратного потока жидкости в сборе | |||||||||||
| A13-3406320FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 5 | Шланг насоса всасывающий с трубкой в сборе | |||||||||||
| A13-3406400FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Трубка впускная | |||||||||||
| A13-3406410FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Шланг впускной | |||||||||||
| A13-3406420FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Болт М6х1,0-12 фланцевый | |||||||||||
| Q1840612 | 5 | M | B | B | • | S | S | S | 5 | |||
| 9 | Насос гидроусилителя рулевого управления | |||||||||||
| A21-3407010HA | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Масляный резервуар рулевого управления | |||||||||||
| A11-3408010 | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Кронштейн масляного резервуара | |||||||||||
| A13-3408110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Втулка предохранительная | |||||||||||
| A13-3408115 | 5 | M | B | B | • | S | S | S | 1 | |||
| 13 | Хомут винтовой червячный | |||||||||||
| CQ67660 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Гайка М6 | |||||||||||
| Q32006 | 5 | M | B | B | • | S | S | S | 1 | |||
| 15 | Шкив насоса гидроусислителя рулевого управления | |||||||||||
| A11-3407011 | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Болт | |||||||||||
| A11-3412103 | 5 | M | B | B | • | S | S | S | 3 | |||
| 17 | Кронштейн насоса в сборе | |||||||||||
| A11-3412020 | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Кронштейн насоса | |||||||||||
| A11-3412021 | 5 | M | B | B | • | S | S | S | 1 | Входит в узел A11-3412020 | ||
| 19 | Стяжная муфта | |||||||||||
| A11-3412025 | 5 | M | B | B | • | S | S | S | 1 | Входит в узел A11-3412020 | ||
| 20 | Втулка компрессионного вала | |||||||||||
| A11-3412023 | 5 | M | B | B | • | S | S | S | 3 | Входит в узел A11-3412020 | ||
| 21 | Болт М8х22 | |||||||||||
| Q1840822 | 5 | M | B | B | • | S | S | S | 8 | |||
| 22 | Болт М10х110 | |||||||||||
| CQ21810110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 23 | Кронштейн крепления натяжителя ремня | |||||||||||
| A11-3412011 | 5 | M | B | B | • | S | S | S | 1 | |||
| 24 | Гайка М8х1,25 | |||||||||||
| CQ32608 | 5 | M | B | B | • | S | S | S | 1 | |||
| 25 | Болт регулировочный | |||||||||||
| A11-3412070 | 5 | M | B | B | • | S | S | S | 1 | |||
| 26 | Болт специальный | |||||||||||
| A11-3412013 | 5 | M | B | B | • | S | S | S | 1 | |||
| 27 | Шайба | |||||||||||
| A11-3412081 | 5 | M | B | B | • | S | S | S | 3 | |||
| 28 | Кронштейн насоса | |||||||||||
| A11-3412015 | 5 | M | B | B | • | S | S | S | 1 | |||
| 29 | Болт М10х60 | |||||||||||
| Q1841060 | 5 | M | B | B | • | S | S | S | 1 | |||
| 30 | Болт М10х55 | |||||||||||
| Q1841055 | 5 | M | B | B | • | S | S | S | 1 | |||
| 31 | Болт М8х50 | |||||||||||
| Q1840850 | 5 | M | B | B | • | S | S | S | 1 | |||
